INSTALACION DE AVR
STUDIO 4.

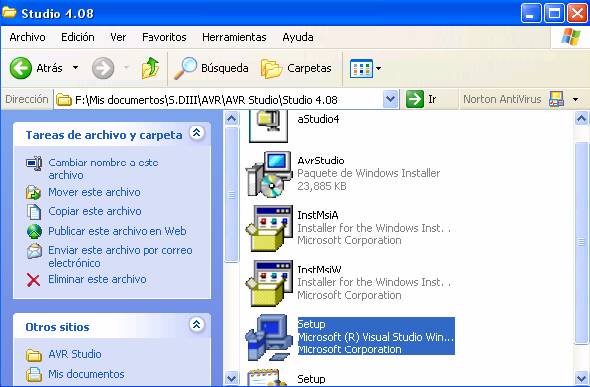

Para instalar este programa lo primero que tienes que hacer es en
nuestro caso descomprimir los archivos ya descomprimidos el siguiente paso es
comenzar con la instalación del SETUP.EXE.

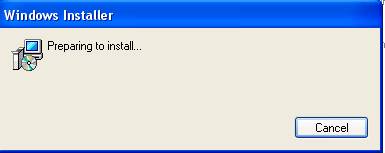

Apenas siga la instalación, aparecerá el asistente de instalación
del AVR?. Que en el dibujo siguiente nos dice que esta preparando los archivos
que va a instalar??
Con la ayuda del asistente es súper
fácil pues solo es cuestión de ir dando click en siguiente o ir siguiendo las
instrucciones

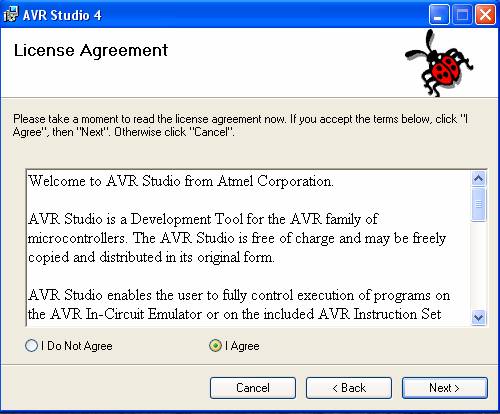

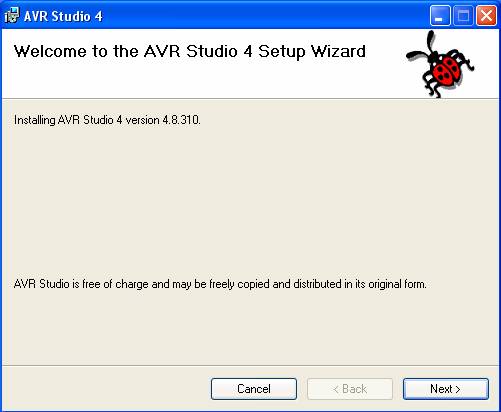

La instalación de este programa es
como la de cualquiera por lo cual también
tienes que aceptar las condiciones del fabricante y todos esos rollos. Por eso
aceptamos el contrato y damos siguiente.

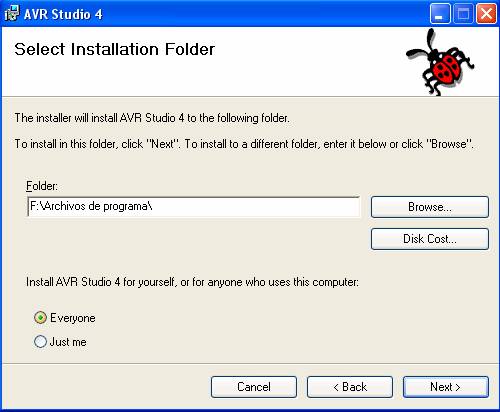

El siguiente paso es importante
pues por default te da una ruta de instalación que si no te fijas no
encontraras los archivos ya instalados y quieres y yo en particular lo
recomiendo le cambies la ruta a una que tu creas mas fácil de encontrar o
utilizar.

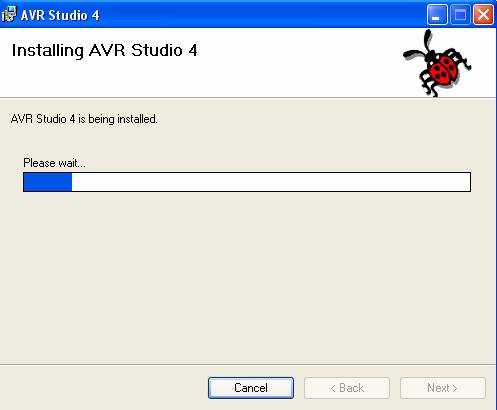

Como vez todos los pasos de la instalación
son muy gráficos y te dicen paso por paso que es lo que estas haciendo y cual
es el proceso de tu instalación como el la siguiente imagen que te indica que
esta comenzando la instalación del programa en la ruta que elegiste.

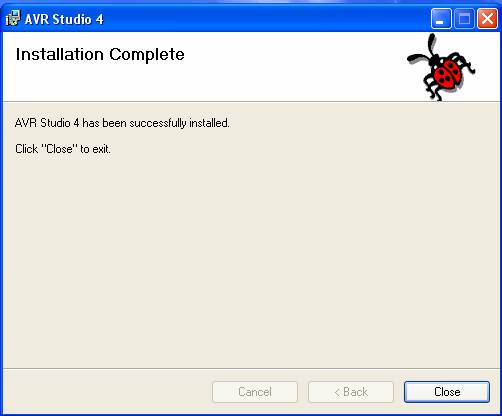

Una vez acabada la instalación
como lo muestra la imagen siguiente lo que sigue es abrir el programa y empezar
a usarlo.
PROGRAMACION EN EL
AVR STUDIO V4

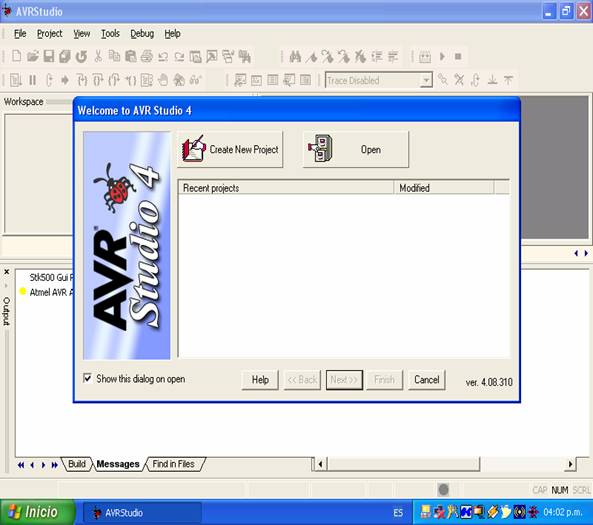

El primer paso a realizar es ABRIR
UN NUEVO PROYECTO.

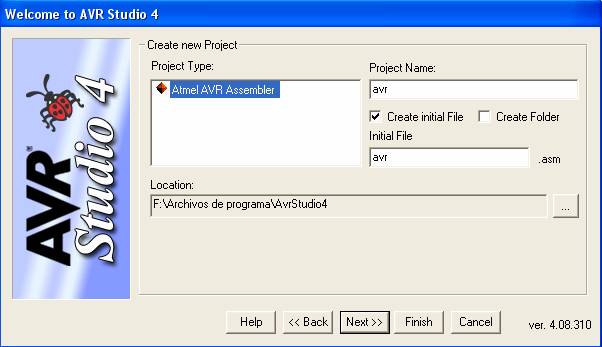

Ya una vez creado uno nuevo aparecerá
la siguiente imagen que me pregunta como quiero nombrar a mi nuevo programa te
aparece la terminación con que se guardara que es ensamblador o .asm y el lugar
archivo o carpeta donde quedara almacenado
1. Primero tienes que seleccionar
que se trata de un programa en ensamblador.
2. Después pones el nombre de cómo
quieres que se llame tu programa.
3. El AVR te crea automático el
archivo en .asm (ensamblador).
4. Tienes que seleccionar en el
espacio de memoria en el que quieres que tu programa se almacene.
5. Tienes que checkar que en los pequeños
espacios de selección estén seleccionados y después apretamos siguiente.

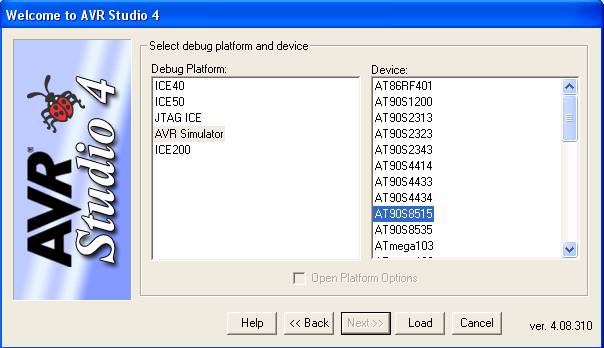

El siguiente paso es seleccionar la plataforma con
la que vamos a trabajar pues como sabrás existen diferentes tipos de circuitos
o en este caso plataformas para trabajar y nosotros seleccionaremos la AT90S8515
- Selecciona
que utilizaras un simulador del AVR que hará una muestra de lo que tu
programa realizara en cuanto entrada de valores al buffer así como valores
de los puertos.
- Y también
deberemos seleccionar como ya lo había mencionado que tipo de circuito (plataforma)
que utilizaremos para este programa.
- Por ultimo
daremos finalizar para empezar a crear nuestro programa.

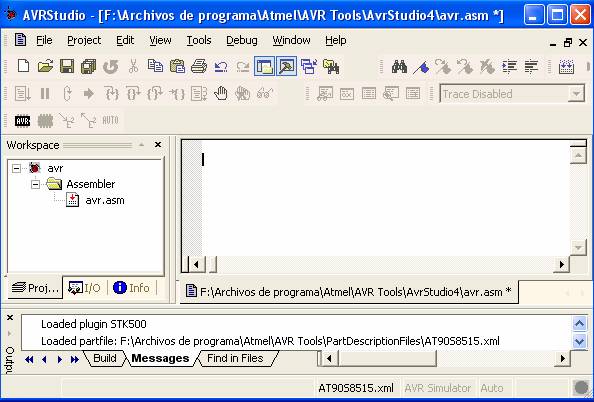

Una vez finalizado te aparecerá la siguiente
pantalla que te indica que ya esta listo para que empieces a teclear tu
programa en el espacio en blanco.
- Nos indica
que el programa esta realizado o se
va a tomar el formato ensamblador además nos indica el nombre de mi
programa.
- Es el
espacio en blanco en el que teclearas tu programa en donde colocaras el código
de tu programa.
- Es la ruta
donde se encuentra guardado tu archivo de programa que estas realizando.
Aparte de lo que ya habíamos visto existen otros utensilios
para manejar mejor nuestro programa como.
- La barra
de menús que como en cualquier otro programa te sirve para guardar, abrir,
herramientas etc. La única diferencia es que la ayuda viene sobre lo que
es el programa AVR
- Esta es
una barra de herramientas que trae como otros programas funciones básicas
de guardar, copiar, pegar pero también trae unas que no habías visto antes
como las que se usan para abrir las ventanas visibles en las que aparecen
algunas descripciones como la que en la imagen anterior seria la numero 1.
- Es la
ventana donde se aparece el estado de mi programa.
- Me enseña
que modelo del AVR es el que esta corriendo para mi programa y que fue el
que yo escogí anteriormente.

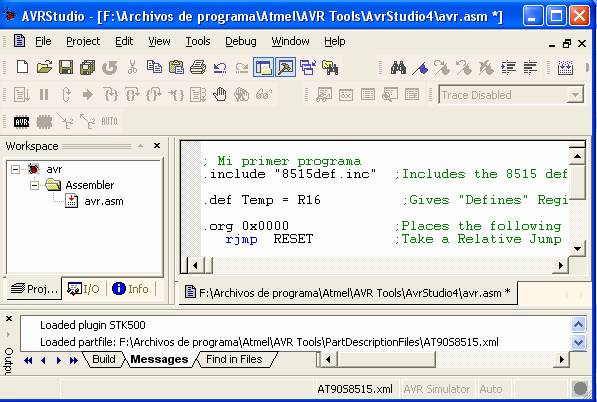

Este es el programa que vamos a ejecutar y como dice
es mi primer programa. El AVR selecciona su texto dependiendo a la categoría que
pertenezca pues pone los comentarios en verde las
instrucciones en azul y las etiquetas y las variables van en
negro así
como las librerías.
; Mi primer programa .include
"8515def.inc" ;Incluye el archivo de definición del 8515 .def
Temp = R16 ;Da al Registro R16 el nombre de Temp .org
0x0000 ;Cambia el
contenido del código a la dirección 0x0000 rjmp RESET ;Da
un brinco hacia la Etiqueta RESET RESET: ;Etiqueta Reset ldi Temp, 0xFF ;Guarda
255 en R16 (Teníamos definido R16 = Temp) out DDRB, Temp ;Guarda este valor en el PORTB Registro de dirección de Datos Loop: ;Etiqueta Loop out PORTB, Temp ;Escribe todos valores (255 decimal) al PORTB dec Temp ;Decrementa
R16 (Temp) rjmp Loop ;Toma
un salto Relativo ala etiqueta Loop
El siguiente paso que tendremos que hacer es correr
mi programa para saber si esta bien o tiene algún error para lo cual utilizaremos
las teclas de control Ctrl+F7. O bien nos vamos Menúà Projectà Build and Run.
1.

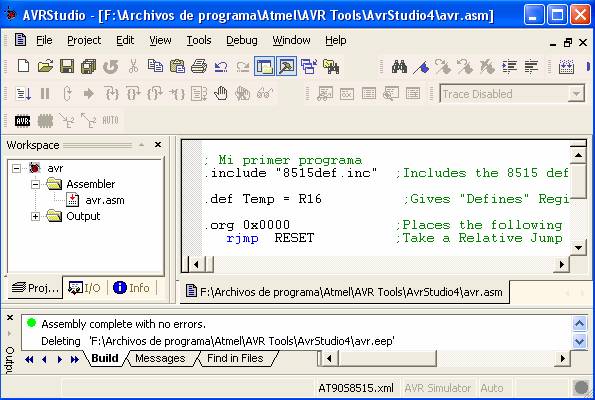

Nos indica que al compilarse el programa sin errores nos crea un mapa del programa.
2.
Nos indica que el programa se compilo correctamente sin error
.
El
siguiente paso será correrlo para ver el funcionamiento del código escrito en
el. Para lo cual utilizaremos el debugg que se representa con la flecha de play que para nosotros es simular. Al nosotros
ponerlo en play se inicia el debugg con una flecha en la primera instrucción a
realizar.

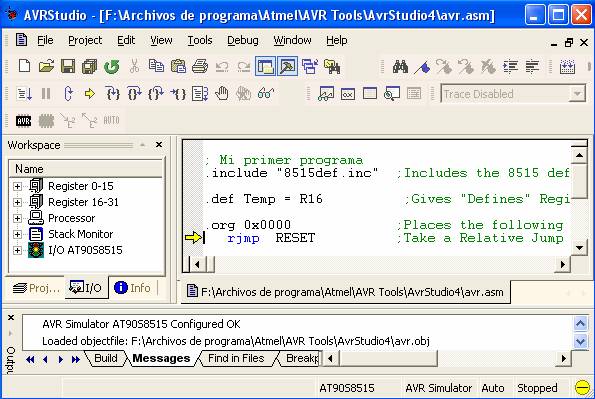

1. Observe que una flecha amarilla
ha aparecido en la primera instrucción de RJMP. Esta flecha señala a la
instrucción que está a
punto de ser ejecutada.
2. Observe que el espacio de trabajo ha
cambiado de proyecto a la opinión del IO. La opinión del IO es nuestro mirar a
escondidas-agujero en el AVR, y será probablemente su opinión más usada.
3. El fondo contiene la información
de estado. Esto Lee: AT90S8535, Simulador, Auto, Parar. Esto es seguido por un
icono amarillo.

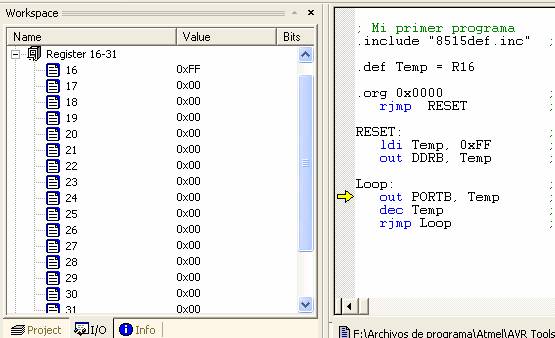

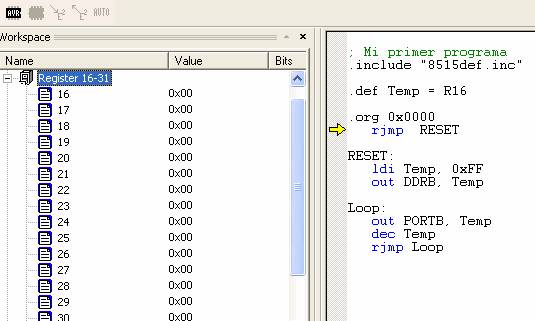

Des pues con Ctrl+F11 podemos ir viendo paso a paso
el valor del puertoB ya que nuestro programa funciona principalmente
encendiendo los registros del PORTB (puertoB). En la imagen siguiente se
encuentran simulados los registros del 16 al 31 los cuales iremos viendo como
cambia el valor del registro 16.

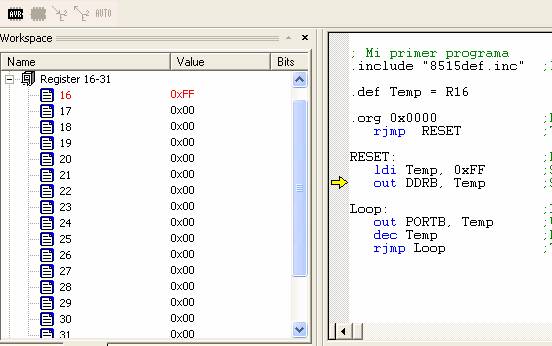

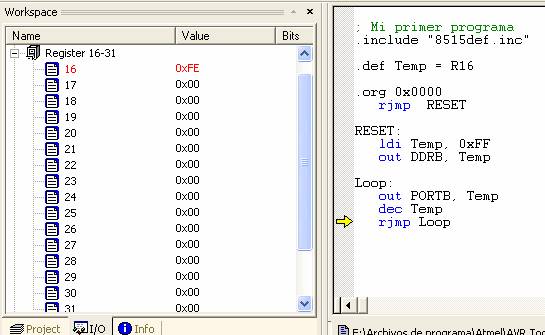

En la imagen siguiente vemos como es que ya se le
asigno al registro 16 los 255(0xFF) que le pusimos y como el puntero cambia a la
instrucción out DDRB que dice que asigne
el valor del registro a el puerto B que era lo que tenia Temp.
Una vez asignado le dice que saque el valor por ese
puerto pues le dice que lo utilice de salida con la instrucción OUT.
Después indica que se vaya decrementando en uno el
valor del registro y que brinque al inicio de la etiqueta Loop y así este
programa se ciclara pues repito la misma instrucción una y otra vez pues no le
indico que haga otra cosa.
